Toodete kirjeldus
HM1065DC liitiumaku laadimise ja tühjenemise testeri töövideo
Toote ülevaade
HM-1065DC liitiumaku laadimise ja tühjenemise tester See seade võtab kasutusele praegused täiustatud testimistehnoloogia põhimõtted ning on teinud läbimurdeid uute tehnoloogiate, uute seadmete, uute materjalide ja uute protsesside uurimisel ja rakendamisel. See on konstrueeritud kooskõlas asjakohaste riiklike testimis- ja hoolduseeskirjade nõuetega, et kontrollida akude jõudlust. Seadmel on suur tühjendusvõimsus, väike suurus, kerge kaal ja arvuti ülemise andmehaldustarkvara täielikud funktsioonid, mis vähendab oluliselt igapäevase aku testimise ja hoolduse töökoormust. Tester pakub põhjalikke teaduslikke testimismeetodeid aku ja UPS-i toiteallika hooldamiseks.
tehnilised parameetrid
1. Toitesisend:-AC ühefaasiline-AC 220V, sagedusvahemik on 40-60Hz.
2. Pinge mõõtmise täpsus: ±0,5%FS+0.1V
3. Voolu mõõtmise täpsus: ±1%FS+0.1A
4. Grupi pinge kuvamise täpsus: 0,1V
5. Grupivoolu kuvamise täpsus: 0,1A
6. Tühjendusvoolu juhtimise täpsus: ±1%FS
7. Tühjenduspinge vahemik: 10-60Vdc
8. Tühjendusvoolu vahemik: 0-75A
9. Laadimispinge vahemik: 10-60V
10. Laadimisvoolu vahemik: 0-75A
11. Hädaseiskamine: kõrgepinge alalisvoolu lüliti 250A
12. Kaitse ülekuumenemise eest:
Vastupidavuskast üle temperatuuri 85 kraadi; radiaatori ületemperatuur 100 kraadi.

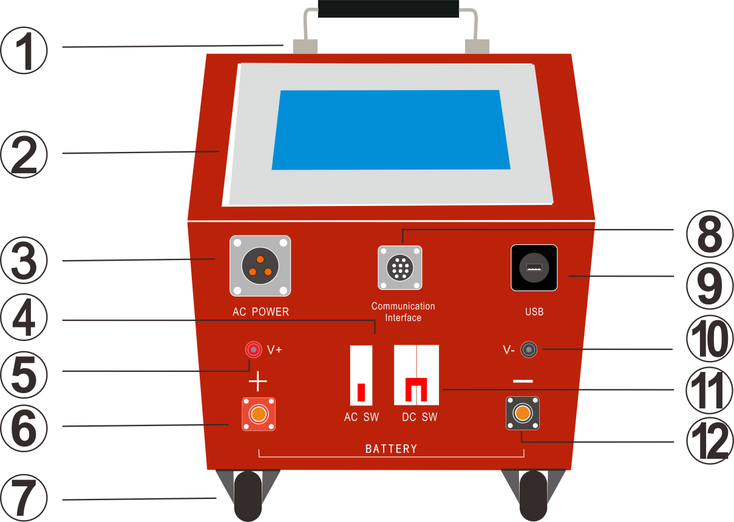

Liidese ja juhtmestiku juhised
|
Seeria nr. |
Funktsioon |
Seeria nr. |
Funktsioon |
|
① |
Käepide |
⑦ |
Ratas |
|
② |
7-tolline puutetundlik LCD ekraan |
⑧ |
Välise side laienduspistik |
|
③ |
Vahelduvvoolu sisend |
⑨ |
USB andmeedastuspistik |
|
④ |
Vahelduvvoolu toitelüliti |
⑩ |
Pinge omandamise negatiivne sisend |
|
⑤ |
Pinge omandamise positiivne sisend |
⑪ |
DC lüliti |
|
⑥ |
Aku positiivne sisend |
⑫ |
Aku negatiivne sisend |
Veaotsing
|
Ei. |
Probleem |
Lahendused |
|
1 |
Ühe mooduli pinge on kõik 0. |
Kontrollige ja kinnitage juhtmevaba mooduli juhtmestiku meetodit. |
|
2 |
Iga juhtmeta mooduli kolme esimese elemendi pinge on 0. |
Juhtmete jada on vastupidine. See peaks olema vahemikus Ei. 0 kuni Ei. 6 ja alustama positiivsest poolusest. |
|
3 |
Mooduli märgutuli ei põle. |
Mooduli punased ja mustad klambrid nõuavad minimaalset võimsust üle 8 V. |
|
4 |
Mooduli indikaatortuli vilgub aeglaselt ja moodul ei saa andmeid vastu võtta. |
Testeri moodulite arv on valesti täidetud ja mooduli asukoht ületab vahemiku. |
|
5 |
Kui tühjenduskaabel on ühendatud, kostab helisignaal. |
Tühjenduskaabli positiivne ja negatiivne ühendus on vastupidine. |
|
6 |
Tühjendusvool on normaalne ja pinge ei lange. |
Aku ei ole süsteemist lahti ühendatud. |
|
7 |
Kontrollimatu vool tühjenemise ajal. |
Veenduge, et sisemised ja välised vooluandurid on õigesti valitud. |
|
8 |
Tühjendusvoolu rike |
Õhukaitselüliti ei ole suletud, lõplik tühjendusahel pole ühendatud või aku maht on liiga väike ja tühjendusvool ebapiisav. |
|
9 |
Ületemperatuuri viga |
Kinnitage väljalaskeava paigutus, pöörake tähelepanu ventilatsioonile ja soojusvoolule. |
|
10 |
Pärast toite sisselülitamist on õhulüliti suletud voolu all |
Tühjendusahel võib olla läbi põlenud ja tuleb tehasesse tagasi. |
|
11 |
Andmeid ei saa salvestada. |
Taaskäivitage masin, ärge vahetage tühjendusprotsessi ajal sisemälu ja välismälu vahel. |
