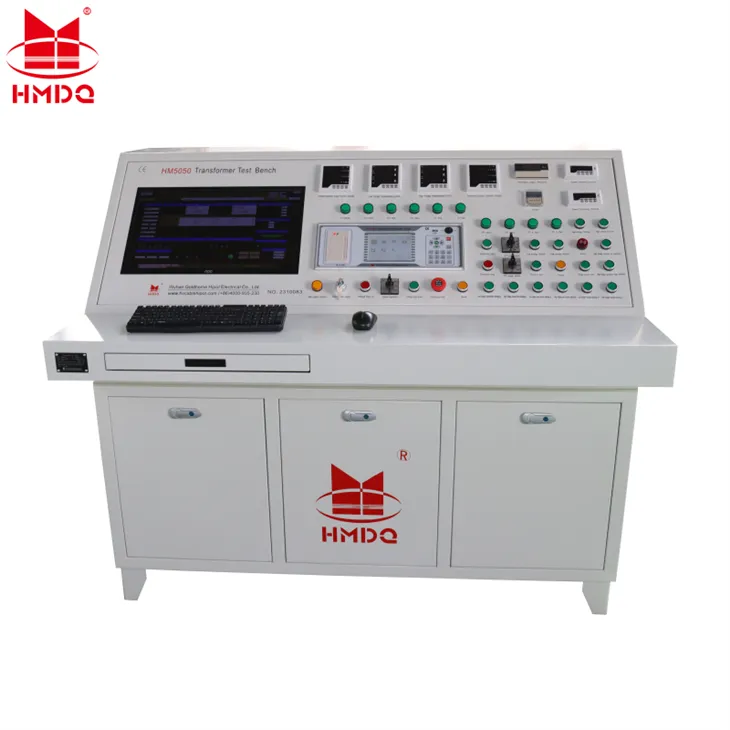

Trafo terviklik katsestend

Toote ülevaade

Trafo HM5050 kõikehõlmav karakteristikute test on täiustatud integreeritud diagnostikasüsteem, mis on loodud toite- ja jaotustrafode täieliku elektrikatsetuste komplekti läbiviimiseks ühel ühtsel platvormil. Selle esmane eesmärk on hinnata trafo isolatsiooni ja mähiste tervist, jõudlust ja kvaliteeti, tagades, et need vastavad projekteerimisspetsifikatsioonidele ja rahvusvahelistele standarditele (nt IEC, 76 ja IEEE 600 täiustatud mõõtmissüsteem). automatiseerimise juhtimine ja andmehaldusfunktsioonid, mis on loodud spetsiaalselt jaotustrafode, uute energiat suurendavate trafode jne igakülgseks jõudluse testimiseks (võimsusvahemik 30 kVA ~ 10 000 kVA, pingetase 35 kV/10 kV/0,4 kV). Tugiprojektide suctas isolatsioonitakistus, alalisvoolutakistus, transformatsioonisuhte rühm}}}pinge, pinge ja stw2 võimsuse kadude grupp talub pinget, temperatuuri tõusu katset jne. vastab riiklikele ja tööstusstandarditele nagu GB ja JB/T

Rakenduse stsenaariumid

1. Toitetrafode tootmise kvaliteedikontroll:Värskelt valmistatud jõutrafode lõplik testimine enne saatmist.

2. Kommunaalalajaama kasutuselevõtt ja hooldus:Trafode testimine paigaldamise või tavapärase hoolduse ajal.

3. Tööstustehase prognoositav hooldus: Kriitiliste protsesside trafode seisundi jälgimine (nt terasetehastes, andmekeskustes).

4. Remondi- ja tagasikerimistöökoja kinnitamine:Kvaliteedi tagamine pärast trafo remonti või tagasikerimist.

5. Taastuvenergia talu hooldus:Trafode hooldus tuule- ja päikeseparkides.

6. Raudtee- ja veojõusüsteemid:Trafode hooldus raudtee elektrifitseerimissüsteemides.

7. Uurimis- ja arenduslaborid:Uute trafode konstruktsioonide või isolatsioonimaterjalide katsetamine.

8. Varahalduse seisukorra hindamine:Trafo tervise hindamine kindlustuse, edasimüügi või eluea pikendamise jaoks.

1. rakendage täielikku protsessi automatiseerimise testimist PLC/SCADA süsteemil, vähendades käsitsi sekkumist.
2. Reaalajas andmete kogumine ja sünkroonimine pilvega, toetades ajalooliste andmete jälgimist ja analüüsi.
3. Võtmeseadmete täpsus ulatub 0,05 tasemeni (nt täppistrafod) ja võimsusanalüüsi täpsus on 0,2.
4. Integreeritud katsestend (HMYDWQ) integreerib juhtkapid, tarkvarasüsteemid ja mõõtühikud.
5. Toetage kohandatud paigutust ja ühilduvust kasutaja loodud seadmetega (nt toitesageduse testimise trafod).
6. Kõrgepingealad on varustatud turvablokeeringute, hädaseiskamisnuppude ja isolatsioonikaitsevahenditega.

1. Keskkonnatingimused

Temperatuurivahemik:0 kraadi kuni 45 kraadi (töötab)

Säilitustemperatuur:-20 kraadi kuni 60 kraadi

Suhteline õhuniiskus:<85% RH (non-condensing)

Kõrgus:<2000 meters above sea level

Keskkond:

Puhas, kuiv,{0}}tolmuvaba sisekeskkond

Stabiilne, vibratsioonivaba-tööpind

Vältige tugevaid elektromagnetiliste häirete allikaid

Ei mingeid söövitavaid gaase ega plahvatusohtlikke keskkondi

2. Nõuded toiteallikale

Pinge:AC 220V ±10% või 380V ±10% (olenevalt konfiguratsioonist)

Sagedus:50/60 Hz ±2%

Võimsus:3-5 kVA (olenevalt testi konfiguratsioonist)

Maandus:Usaldusväärne maandusühendus on kohustuslik

Stabiilsus:Stabiilne pinge ilma kõikumiste ja liigpingeteta

Kaitse:Ebastabiilsete võre jaoks soovitatav liigpingekaitse

Kaasasolevad tarvikud:

1. Testimisüksuse peamised komponendid

HM5050 suurarvuti×1

Integreeritud juhtimissüsteempuutetundliku ekraaniga

Mitme{0}}funktsiooniga mõõtühik×1

Kõrge{0}}täpse andmehõive moodul×1

2. Testjuhtmete komplektid ja ühenduskomplektid

HV (kõrge{0}}pinge) testjuhtmed(punane, 2 meetrit) × 2 komplekti

LV (madalpinge){0}}testijuhtmed(must, 2 meetrit) × 2 komplekti

Maanduskaablidraskete{0}}klambritega ×2

Alligaatori klipid(isoleeritud, erinevad suurused) ×6

Pin Sondidklemmiplokkide jaoks ×4

Kaabli pikenduskomplekt(5-meetrised pikendused) ×1 komplekt

3. Spetsiaalsed testiadapterid

Kolme-faasi testiadaptersamaaegseks 3-faasiliseks mõõtmiseks ×1

Puudutage valikut Changer Test Adapter×1

Puksi katsekomplekt×1

Voolutrafo testimise adapter×1

JäreldusHM5050-seeria trafode kõikehõlmavate omaduste testimisseade pakub multifunktsionaalsust ja intelligentsust, võimaldades tõhusat jõudluse kontrollimist ja kvaliteedikontrolli erinevates tööstusharudes.
