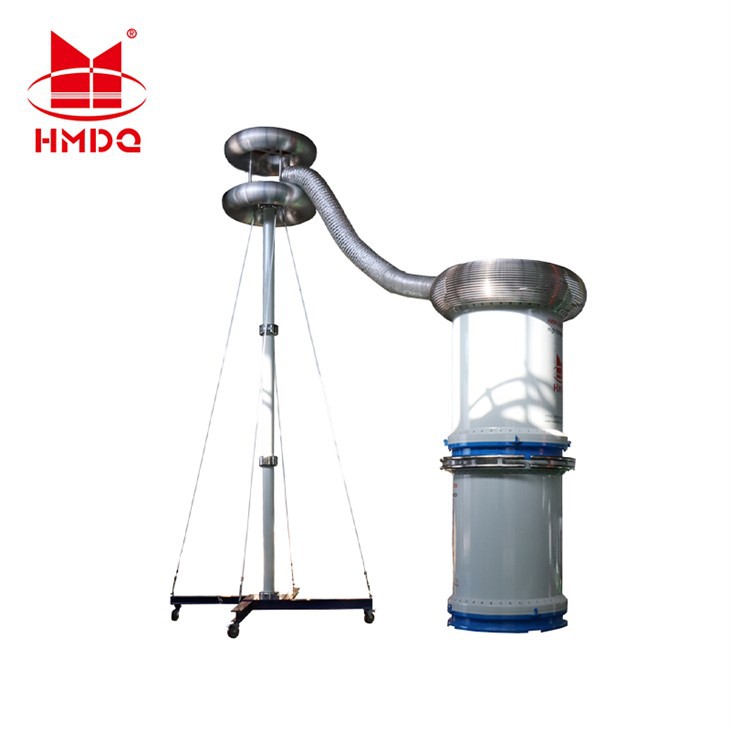

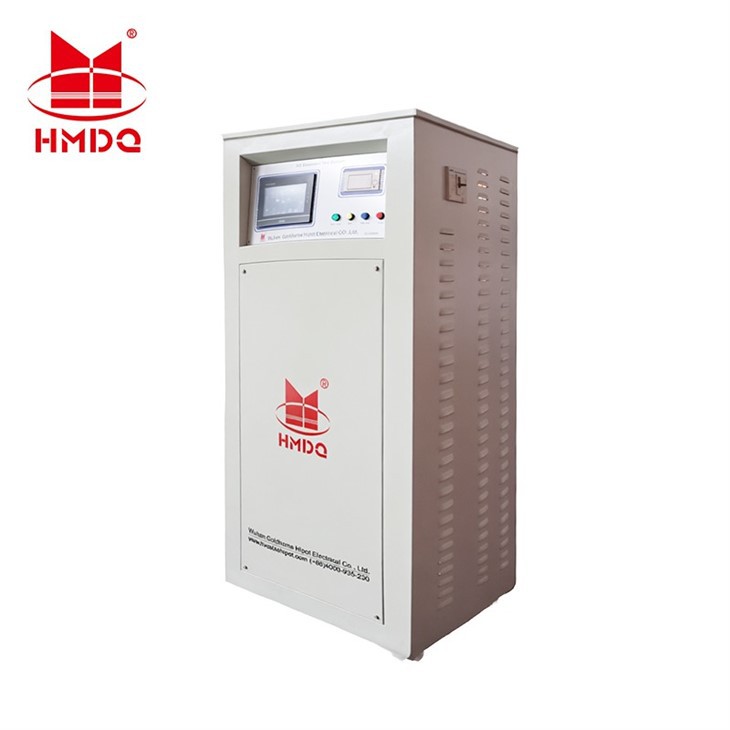

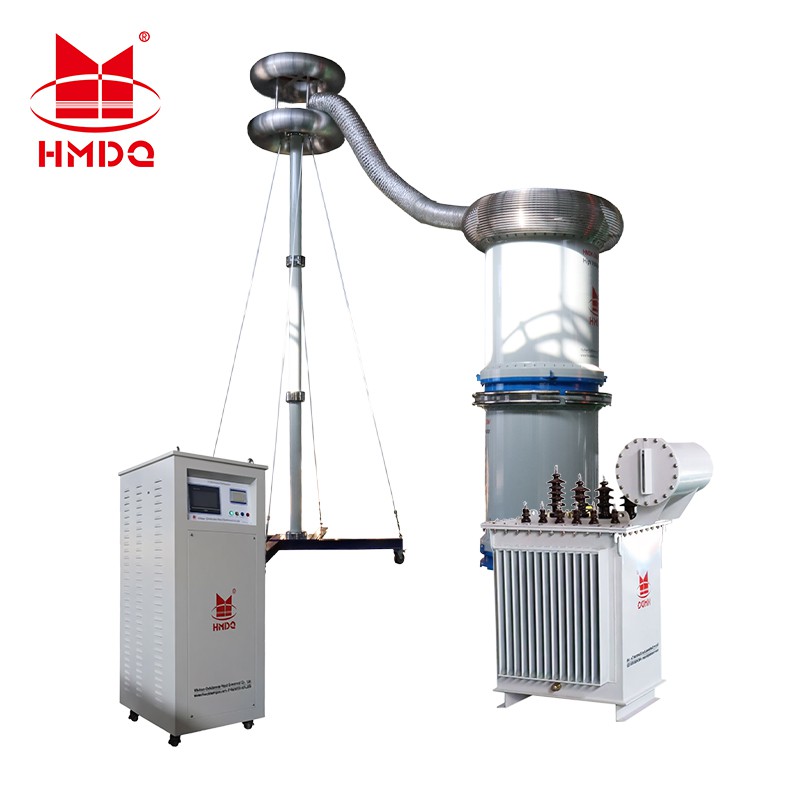

HMCXZ-6000kVA/400kV seeriaresonantsi testimisseade on peamiselt projekteeritud ja toodetud 161kV ja 220kV toitekaablite, aga ka 220kV toitesüsteemide vahelduvvoolu taluvuse testimiseks. Reaktorid on projekteeritud mitme eraldiseisva üksusena, et vastata kõrge{7}}pinge- ja madalvoolu{9}}seadmete testimisnõuetele. See on ideaalne vastupidavuspinge testimise seade provintsi, omavalitsuse ja maakonna tasandi kõrgepingetestimisosakondadele, samuti elektripaigaldiste, hoolduse ja testimisseadmete jaoks. Süsteem koosneb peamiselt muutuva-sagedusjuhtimise toiteallikast, ergutustrafost, kõrgepingereaktoritest ja mahtuvuslikust pingejaoturist.

a) Nimivõimsus: 6000 kVA

b) Sisendvõimsus: kolm{0}}faasilist pinget 380 V, sagedus 50 Hz

c) Nimipinge: 200kV; 400kV

d) nimivool: 30A; 15A

e) Töösagedus: 20–300 Hz

f) Lainekuju moonutuste määr: väljundpinge lainekuju moonutamine on väiksem või võrdne 1%

g) Tööaeg: pidev töötamine lubatud 60 minutit nimikoormusel

h) Temperatuuri tõus: temperatuuri tõus 65 K või alla selle pärast 60-minutilist pidevat töötamist nimikoormusel

i) Võimsustegur: seadme enda Q suurem kui 90 (f=45Hz) või sellega võrdne

j) Kaitsefunktsioonid: pakub ülevoolu-, ülepinge- ja katsekeha kaitset (üksikasju vaadake jaotisest Muutuva sagedusega toiteallikas)

k) Mõõtmise täpsus: süsteemi RMS klass 1.5
