HMPD-9104 osalise tühjenemise analüsaator on 4-kanaliga töölauaseade, millel on TFT LCD-ekraan. See pakub madala rikkemääraga usaldusväärset süsteemi. Lisaks kõrgepinge elektriseadmete osalise tühjenemise mõõtmisele (standardfunktsioon) pakub see vigaste seadmete täpset rikete asukoha määramise võimalust (valikuline funktsioon) ja toetab kõrgepingeliste elektriseadmete (nt suurte jõutrafode) osaliste tühjenemiste pidevat võrguseiret (valikuline funktsioon). See integreerib tõeliselt osalise tühjenemise mõõtmise, rikke asukoha ja võrguseire üheks multifunktsionaalseks seadmeks.

Küsi pakkumist

Kirjeldus

Tehnilised parameetrid

Toodete kirjeldus

Osalise tühjenemise tester HMPD-9104 on spetsiaalne seade, mis on loodud elektriseadmete isolatsioonitõhususe mõõtmiseks ja analüüsimiseks. See süsteem kasutab täiustatud elektroonilist ja arvutiintegratsiooni tehnoloogiat, et teostada signaali võimendamist (analoog-, elektrooniline ja digitaalne), filtreerimist, andmete kogumist, andmetöötlust, graafilist kuvamist ja automaatset testiaruannete genereerimist, võimaldades seeläbi mõõta osalisi tühjendeid ja tõrkediagnoosi.

Tehnilised parameetrid

Kanalite arv: 4 sõltumatut kanalit

Diskreetimissagedus: 1 MHz, 5 MHz, 10 MHz (valitav)

Proovivõtu eraldusvõime: 12-bitine

Vahemiku valik: -40 dB, -20 dB, 0 dB, 20 dB, 40 dB, 60 dB (6 vahemikku)

Mõõtmisriba laius 3 dB ribalaius: 10 kHz kuni 1 MHz

Digitaalse filtreerimise sagedused 10 kHz kuni 1 MHz (valitav)

Programmeeritavad filtriribad Madalad sagedused{0}}: 10 kHz, 20 kHz, 40 kHz, 80 kHz

Kõrged{0}}sagedused: 100 kHz, 200 kHz, 300 kHz, 400 kHz

Mittelineaarsuse viga selles vahemikus 10%

Mõõtevahemik: 0,1 pC kuni 100 000 pC

Tundlikkus: 0,1 pC

Katseobjektide mahtuvusvahemik 6 pF kuni 250 µF

Testige toiteallika sagedusvahemikku 50 kuni 500 Hz

Ekraan

Ekraan 12-tolline TFT True Color puutetundlik LCD-ekraan

Eraldusvõime 1024 × 768

Liidesed

USB 3 pordid, toetab välist hiirt ja klaviatuuri, samuti väliseid kaasaskantavaid salvestusseadmeid

Toiteallikas AC 220V; Sagedus 50Hz; Võimsus 300W

Elektrilised signaaliliidesed 4 BNC-porti signaali sisendiks

Optilised signaaliliidesed 4 porti signaali sisendiks

Etherneti pordi 1 port

Maandusterminal Väline maandus

Üldised spetsifikatsioonid

Protsessori taktsagedus: 1,60 GHz

Mälu 2,0 GB

Kõvaketas 128 GB tahkis{1}}ketas (SSD)

Operatsioonisüsteem Windows XP

Töökeskkond Keskkonna temperatuur: -10 kraadi kuni 45 kraadi; Suhteline õhuniiskus: alla 95% või sellega võrdne

Mõõdud Pikkus × Laius × Kõrgus: 474 mm × 288 mm × 370 mm

Kaal 15,8 kg

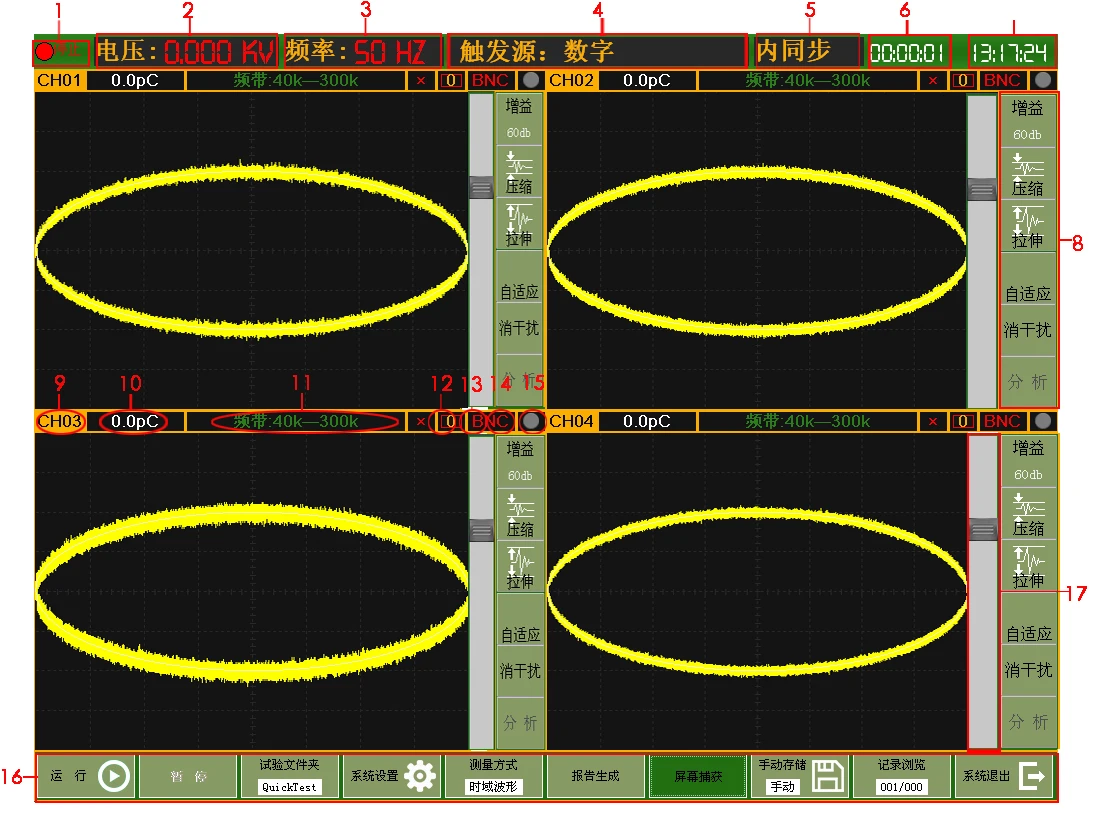

Põhiliides

HMPD 9104 2png

1 Käivita/seiskamise indikaator Näitab, kas seade töötab või seiskub

2 Test Voltage Kuvab testpinge; Täpse mõõtmise jaoks on vajalik kalibreerimine

3 Test Frequency Kuvab hetke testimise sagedust reaalajas

4 Trigger Mode Kuvab testi praeguse käivitusrežiimi

5 Sünkroonimisrežiim Kuvab sisemise või välise sünkroonimise

6 Run Time Kuvab testi tööaega; nupu "Käivita" puudutamine käivitab taimeri ja "Stopp" puudutamine peatab selle

7 System Time Kuvab süsteemi aja

8 ühe-kanali juhtnuppu  võimendus

Reguleerib kanali võimendust

 Kompressioon

Kompresseerib tühjenemise lainekuju amplituudi

 Venitada

Venitab tühjenemise lainekuju amplituudi

 Analüüs

Teostab tühjenemise lainekuju aknaanalüüsi

 Kohanduv

Reguleerib tühjenemise lainekuju kohanduvat amplituudi

9 Kanali number Kuvab kanali numbri

10 Channel Discharge Amount Praeguse kanali tühjenemistase

11 Band Selection Praeguse kanali riistvarariba valik

12 Kalibreerimise indikaator Kalibreerimisel kuvatakse "V".

Kuvab "X", kui pole kalibreeritud

13 Akende arv Kuvab praeguse kanali akende arvu

14 Kanali liidese tüüp Kuvab praeguse kanali liidese tüübi

15 kanali toiteallika indikaator Kuvab praeguse kanali toiteallika olekut

16 Juhtnupud Osalise tühjenemise mõõtmise funktsiooninupud

Jookse/peata

Seadme käivitus/seiskamisnupp

Peata/värskenda

Peatab ja värskendab lainekuju omandamist. Klõps "Paus" peatab lainekuju hankimise, kuid üksuse 6 käitusaeg koguneb jätkuvalt. Klõpsates "Värskenda", jätkatakse lainekuju omandamist
