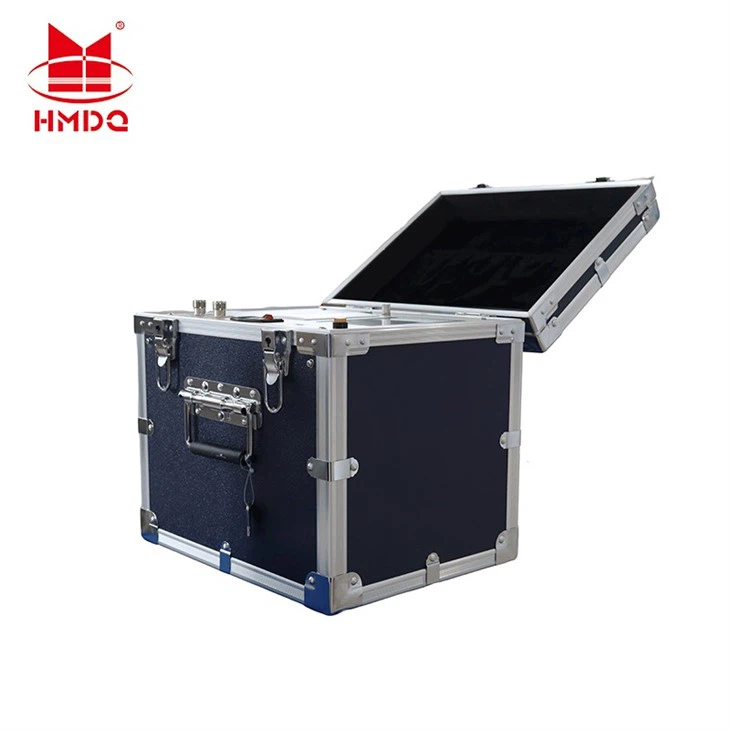

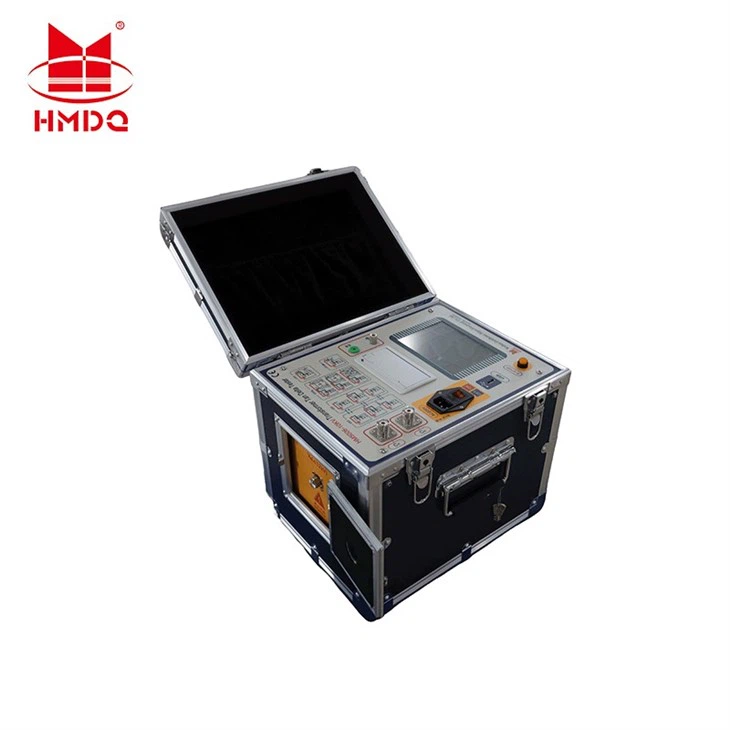

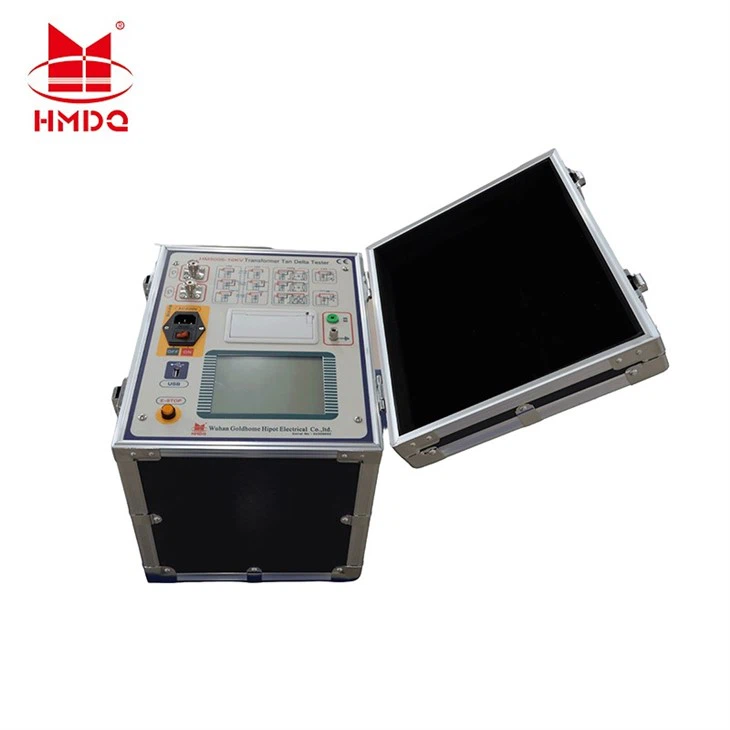

Täisautomaatne dielektrilise kadude tester

Toote ülevaade

Trafo HM5006 dielektrilise kadu puutuja tester on ülitäpne{1}}seade, mis on spetsiaalselt loodud dielektrilise kaduteguri (Tgδ) ja mahtuvuse automaatseks kohapealseks mõõtmiseks elektrijaamades, alajaamades, laborites ja sarnastes seadmetes. Integreeritud struktuuriga ühendab see ühes seadmes dielektrilise kadu silla, muutuva sagedusega toiteallika, astmelise-trafo ja ülistabiilse SF6 standardkondensaatori. Kõrge{8}}pingeallika genereerib sisemine inverter, mis varustab trafo pinget näidistestimiseks.

Vahelduvpinge all hajutab dielektrik osa elektrienergiast, mis muundatakse kadude tekitamiseks soojusenergiaks. Seda energia hajumist nimetatakse dielektriliseks kadudeks. Kui dielektrikule rakendatakse vahelduvpinge, on dielektriku pinge ja voolu faasinurga erinevus θ. θ komplementaarset nurka δ nimetatakse dielektrilise kao nurgaks ja δ puutuja väärtust tgδ nimetatakse dielektrilise kao puutujaks. Tgδ väärtus on dielektrilise kao mõõtmise parameeter. Seadme mõõteahel koosneb standardsest vooluringist (Cn) ja testitavast vooluringist (Cx), nagu näidatud joonisel. Standardahel koosneb sisemisest kõrge -stabiilsusega standardkondensaatorist ja mõõteahelast, samas kui testitav ahel koosneb katseobjektist ja mõõteahelast. Mõõteahel sisaldab diskreetimistakistit, eelvõimendit ja A/D muundurit. Mõõteahel tuvastab standardse vooluahela ja katsevoolu all oleva vooluahela amplituudi ja faaside erinevuse. Seejärel kasutab digitaalne signaaliprotsessor reaalajas{10}}digitaalseid hankimismeetodeid vektoriarvutuste tegemiseks, saades proovi mahtuvuse väärtuse ja dielektrilise kadu tangensi. Sisemised häiretevastased meetmed tagavad, et täpsed mõõtmised on saavutatavad ka välise elektrivälja häirete korral.

• Enne selle instrumendi kasutamist seadmete testimiseks määrake kindlaks seadmete rõhukindluse tase ja vali õigesti{0}}instrumendi astmeline tase, et vältida sädemete tekkimist läbi seadme ja instrumendi kahjustamist;
• Kuigi seadmega seotud kõrgepingekaabel on tehases tuvastatud, tuleks seda siiski inimkehast eemal hoida;
• Sisendpinge peab olema AC220V±10%, maksimaalne sisendpinge peab olema AC264V ja ülemäärane pinge võib ilma garantiita põhjustada püsivaid kahjustusi;
• Printeril oleks paberiummistus printimisel lahtise paberirulli tõttu käsitsemise ajal, praegu tuleb ainult pooli paber välja võtta, tihedalt kokku kerida ja uuesti laadida;
• Instrumenti tuleb hoida niiskuse ja tugeva vibratsiooni eest eemal;
• Väljundnullliin peaks olema maandatud, kui generaator toidab toidet, vastasel juhul küsitakse vigast maandust.
