HM5050 transformaatori katsestendi kuvari video
Toote ülevaade ja rakendusStsenaariumid

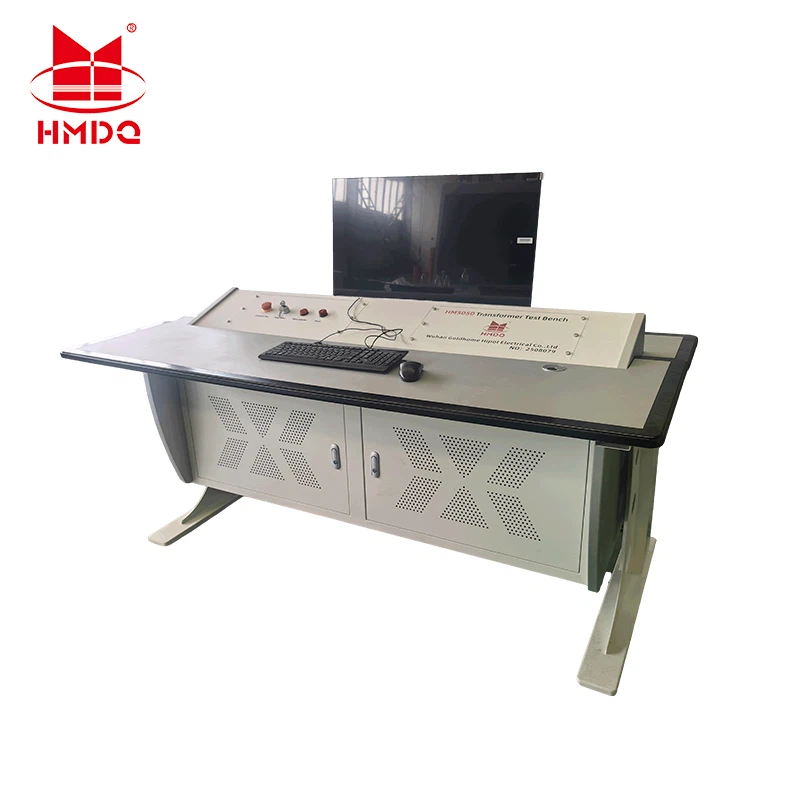

HM5050-seeria trafode kõikehõlmav karakteristikute katsestend on multifunktsionaalne,{1}}täpne integreeritud testimisseade, mis on spetsiaalselt loodud trafo jõudluse testimiseks ja katsetamiseks. See seade ühendab endas mitut testimisfunktsiooni, sealhulgas -koormuskaod, koormuskadud, pöördesuhe ja ühendusgrupp, alalisvoolutakistus ja toitesageduse vastupidavuspinge. See toetab automaatset andmete teisendamist ja salvestamist, muutes selle sobivaks trafode tootmiseks, hoolduseks ja toitesüsteemi käitamiseks.
Tehnilised parameetrid
1. HMBTC-VI võimsusanalüsaatori tehnilised andmed
1) Põhiline mõõtmise täpsus:
Pinge, vool: ±0,1%
Võimsus: ±0,2% (cosφ > 0,1), ±1,0% (0,01 < cosφ Väiksem või võrdne 0,1)
2) Pinge mõõtevahemik: AC 0–1000V
3) Voolu mõõtevahemik: AC 0–5A
2. HMGY-300 kVA kolmefaasilise elektromagnetilise pingeregulaatori tehnilised andmed
1) Võimsusvahemik: 300kVA
2) Sisendpinge: 380V
3) Väljundpinge: 0–650 V (muud pinged on saadaval erisoovi korral)
4) Sagedus: 50/60Hz
5) Tõhusus: 96%
6) Dielektriline tugevus: 2000V / 60S < 10mA
7) Insulation resistance: >20MΩ
8) Ümbritsev temperatuur: -25 kraadi kuni +40 kraadi
9) Suhteline õhuniiskus:<95%
10) Temperatuuri tõus:<55℃
Müratase:<85dB
3. HMZP-160 kVA keskmise sagedusega generaatorikomplekti tehnilised andmed
1) Nimivõimsus: 160 kVA
2) Sisendpinge: 415V
3) Väljundpinge: 0–1kV
4) Sagedus: 200Hz
4. 500kVA/0,8kV/1,6kV/2,4kV/6,4kV/24kV vahetrafo tehnilised andmed
1) Nimivõimsus: 500 kVA
2) Töösagedus: 50/150Hz
3) Väljundpinge: 1,6 kV, 2,4 kV, 6,4 kV, 24 kV (4-kraaniga väljund)
4) Väljundvool: 12–360A
5) Kõrgus: mitte üle 1000 m.
6) Ümbritsev temperatuur:
Maksimaalne ümbritseva õhu temperatuur +40 kraadi, maksimaalne kuu keskmine temperatuur +30 kraadi
Minimaalne ümbritseva õhu temperatuur -25 kraadi (välitrafode puhul), maksimaalne aasta keskmine temperatuur +30 kraadi
Minimaalne ümbritseva õhu temperatuur -5 kraadi (sisetransformaatorite jaoks)
