HMCXZ 108KVA108K vahelduvvoolu muutuva sagedusega resonantskatsesüsteemi testimiskuva video
Toote ülevaade
108kVA/108kV muutuva sagedusega seeriaresonantstestisüsteem on peamiselt suunatud tarbijatele 66kV, 220kv kaabli projekteerimisel ja valmistamisel, eraldi konstruktsiooni kasutav reaktor ei vasta mitte ainult kõrgepinge ja madalvoolu seadmete katsetingimuste nõudele ning suudab rahuldada tarbijate 10kV kaablit, näiteks madalpinge vahelduvvoolu survekatse nõudeid. Sellel on lai ulatus, maa-, linna- ja maakonnatasandil on kõrge-pinge testimisosakonnad ja elektripaigaldised, insenertehniliste üksuste remont ideaalsed survetestiseadmed.

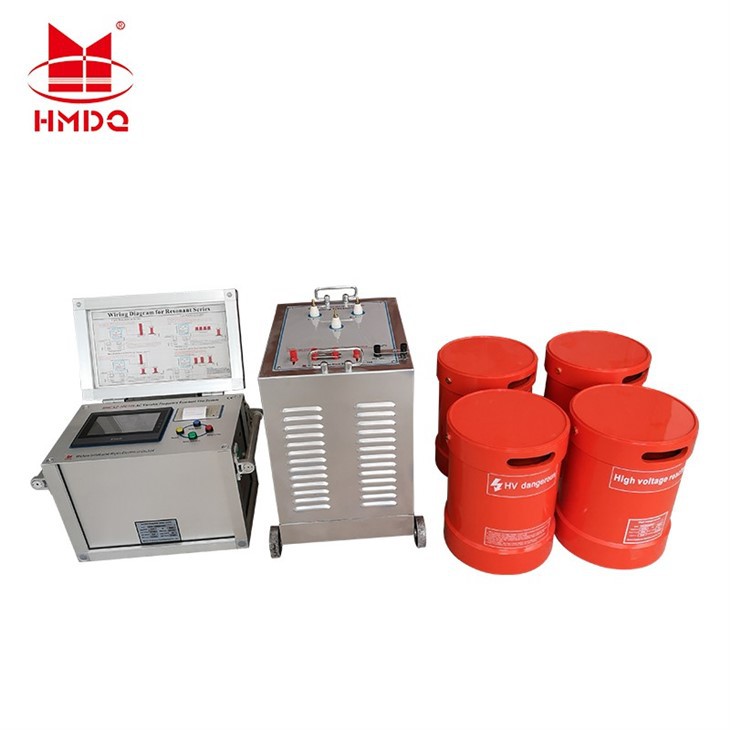

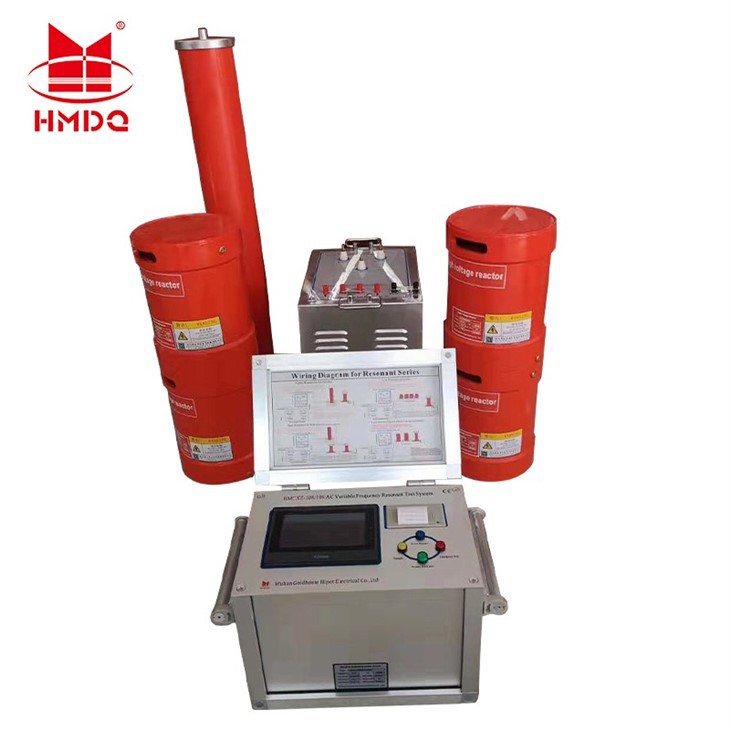

Seade on peamiselt muutuva sagedusega{0}}toiteallikas, põnev trafo, kõrgepingereaktor, mahtuvuslik pingejaguri koostis.
Tehnilised parameetrid
Muutuva sagedusega-toiteallikasCHXB-10kW/220V/380V 1 komplekt
a) Nimiväljundvõimsus: 10 kW
b)Töövõimsus: 220V/380V,50HZ
c) Väljundpinge: 0–400 V, ühefaasiline/30–300 Hz
d) Nimisisendvool: 45,45 A/26,3 A
e) Nimiväljundvool: 25A
f) Väljundlainekuju: siinuslaine
g) Pinge eraldusvõime: 0,01 kV
h) Pinge mõõtmise täpsus: 0,5%
i) Sageduse reguleerimise vahemik: 30–300 Hz
j) Sageduse reguleerimise eraldusvõime: 0,1 Hz või väiksem
k) Tööaeg: pidev töötamine 60 minutit nimivõimsusest madalamal
l) Nende komponentide kõrgeim temperatuur, mis töötavad pidevalt 60 minutit nominaalvõimsuse all, ei ületa 65 K
n) Müratase: 50 dB või alla selle
Kõrgepingereaktor DK-27kVA/27Kv 4tk
Nimivõimsus: 27kVA
b) Nimipinge: 27kV
c) Nimivool: 1A
d) Induktiivsus: 110H/tk
e) Kvaliteeditegur: Q suurem või võrdne 50 (f=45Hz)
f) Struktuur:kuiv-tüüp

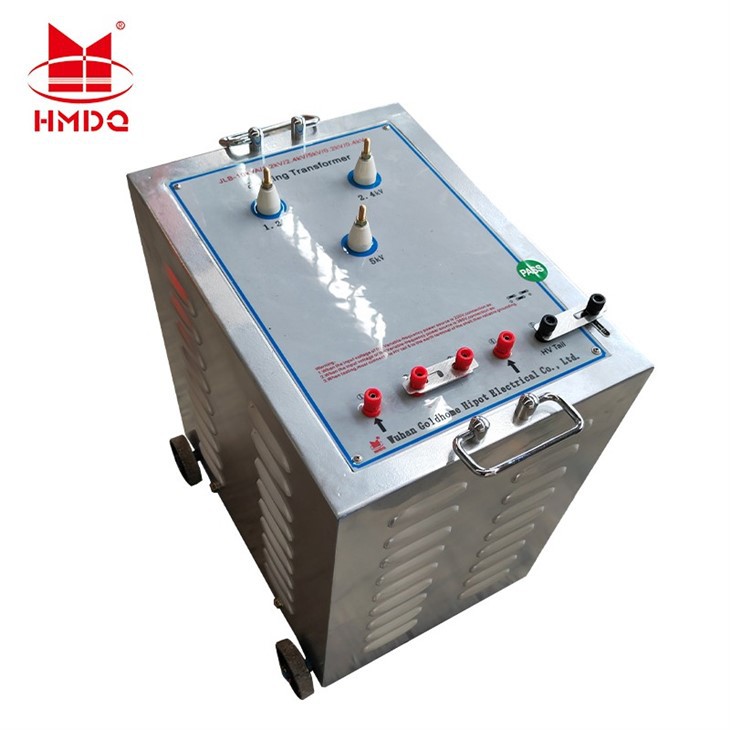

3) Põnev trafoJLB-10kvA/1,2kV/2,4kV/5kV/220V/400V1 komplekt
a) Nimivõimsus: 10kVA
b) Sisendpinge: 220V/400V, ühefaasiline/20-300Hz
Sisendvool: 45,45A/25A
c) Väljundpinge:1,2kV/2,4kV/5kV
d) väljundvool: 8,33A;4,16A;2A
e)Struktuur:kuiv{0}}tüüp
Mahtuvuslik pingejagurFCR-120 kV -2000 pF1 komplekt
a) Nimipinge: 120kV
b) HV mahtuvus: 2000PF
c) Dielektriline kadu: tgσ 0,15% või väiksem
d) Jagamise suhe: 1000:1
e) mõõtetäpsus:1.5
5) Katsetage juhtmeid ja tarvikuid 1 komplekt

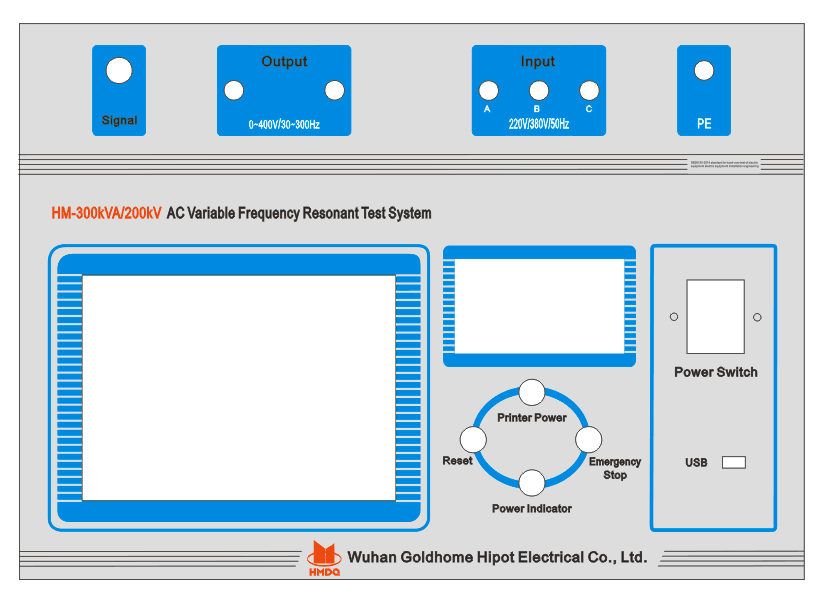

paneeli kirjeldus
Signaal: Kasutage ühendamiseks pingejaguri madalpinge haruga, suurim pinge on 300 V, sisendtakistus on 10M.
Väljund:muutuva sagedusega-toiteallika 0-400V/30-300Hz väljundklemm tuleks ühendada põneva trafo sisendklemmiga.
Sisend:kui sisendpinge on kolm-faasi 380 V, palun ühendage ABC, kui sisendpinge on ühefaasiline- 220 V, palun AC
PE:maandusklemm, kasutage süsteemi ohutuks maandamiseks
LCD ekraan:Kasutage parameetrite komplekti, resonantsi, võimenduse, ajakõvera, funktsiooni oleku viipa, menüüandmete ja nii edasi kuvamiseks.
Printer:kasutada testandmete printimiseks.
Printeri toide: printeri toitelüliti
Lähtesta:kasutage lähtestamiseks, kui ilmnevad sellised olukorrad nagu koormuse väärhäälestus, muutuva sagedusega{0}}toiteallika ülekuumenemine ja muud kaitsetoimingud.
Hädapeatus:hädaolukorras vajutage seda nuppu.
Toiteindikaator:kui toitelüliti on avatud, tähendab märgutuli toite sisselülitamist
Toitelüliti:toitelüliti, kui see on avatud, toiteindikaatortuli.
USB:saab ühendada USB-mälupulgaga, edastustesti andmed.
